Μηχανή κοπής μαρμάρου

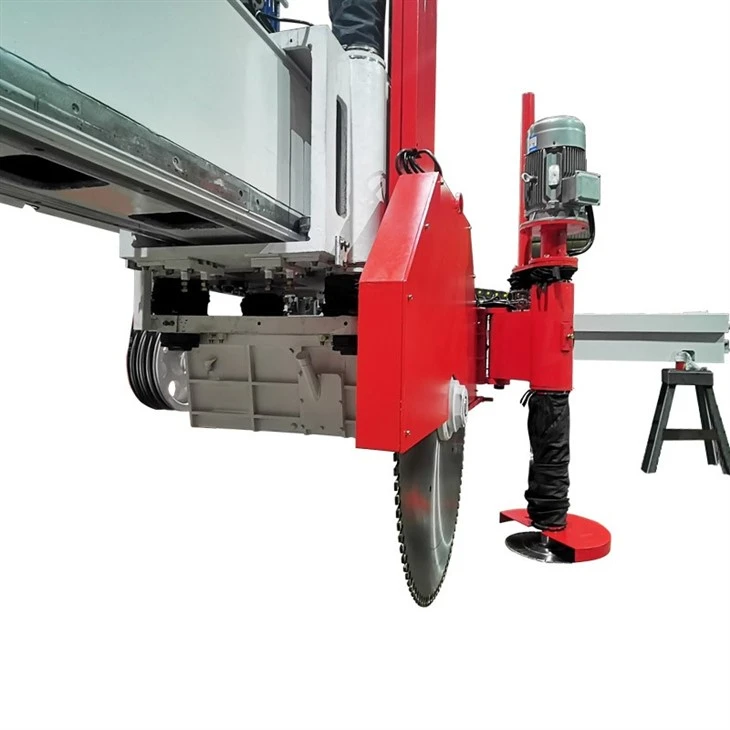

HLQY-1600H Ο μπλοκ κόφτης Hualong είναι μια σύγχρονη ιδέα στην κοπή μαρμάρου και γρανίτη, σε πλάκες, μέσω ενός πακέτου κάθετων δίσκων και ενός οριζόντιου δίσκου τοποθετημένου σε δύο ανεξάρτητες γέφυρες.

Αυτή η ειδική κατασκευή του μπλοκ κόφτη επιτρέπει την ταυτόχρονη κάθετη και οριζόντια κοπή.

Το φορείο του μπλοκ ολισθαίνει σε ράγες έτσι ώστε να μπορεί να περάσει κάτω από τις μονάδες κοπής και, καθώς δεν έχει περιορισμούς διαστάσεων, μπορεί να φέρει πολλά μπλοκ τη φορά, αυξάνοντας έτσι την παραγωγικότητα.

Κατά τη σχεδίαση αυτού του μηχανήματος δόθηκε ιδιαίτερη προσοχή στη στιβαρότητα των μηχανικών μερών προκειμένου να εξασφαλιστεί η ακρίβεια κοπής και η απόδοση του δίσκου.

Η μηχανή κοπής γεφυρών είναι κυρίως για γρανίτη και μάρμαρο, υιοθετεί προγραμματιζόμενο έλεγχο πολλαπλών δίσκων και PLC και διασύνδεση ανθρώπου-μηχανής, σε συνδυασμό με έναν περιστροφικό κωδικοποιητή εξαιρετικής ακρίβειας για τεμαχισμό, χρησιμοποιεί μετατροπέα συχνότητας για τον έλεγχο της τροφοδοσίας αριστερά-δεξιά και ρυθμίζει την ταχύτητα σύμφωνα με το υλικό της πέτρας. Υιοθετεί ένα υδραυλικό σύστημα ανύψωσης και ο τεμαχισμός προς τα εμπρός υιοθετεί την οδήγηση παξιμαδιών υψηλής ακρίβειας, τον αυτόματο τεμαχισμό και τα κύρια ανταλλακτικά υιοθετούν εισαγόμενα υλικά καλής ποιότητας. Το μπλοκ μπορεί να τοποθετηθεί απευθείας στο έδαφος, εξοικονομώντας κόστος τρόλεϊ και συντήρησης. Είναι ιδιαίτερα κατάλληλο για κοπή γρανίτη και μπλοκ μαρμάρου υψηλής αξίας λόγω του ρυθμού κοπής υψηλής απόδοσης, του τεμαχισμού υψηλής ακρίβειας, της επιπεδότητας, της σταθερότητας και της εύκολης λειτουργίας.

Cross Cutter 2

Κύρια χαρακτηριστικά

1) Το έξυπνο σύστημα ελέγχου PLC της Siemens κάνει υψηλή απόδοση αυτοματισμού και εύκολο στη χρήση.
2) Υιοθετεί 4 κολώνες για ολίσθηση ατράκτου, που διασφαλίζουν ότι η δομή του μηχανήματος είναι σταθερή και η ανύψωση είναι σταθερή.
3) Δομή πλαισίου με δύο ολισθητήρες που κινείται συγχρονισμένη με βίδα με υψηλή ακαμψία και σταθερότητα.
4) Σύστημα ολίσθησης των αξόνων Χ και Υ σε γραμμικούς οδηγούς και σχάρες τόσο στη λίπανση λουτρού λαδιού παρέχει ομαλή και υψηλή παραγωγή.

ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ
Μέγιστη. κάθετη διάμετρος λεπίδας	mm	Φ1600
Μέγιστη. οριζόντια διάμετρος λεπίδας	mm	Φ400
Μέγιστη. μήκος κοπής	mm	3200
Μέγιστη. πλάτος κοπής	mm	2000
Μέγιστη. Ύψος κοπής	mm	1300
Μέγιστη. εγκεφαλικό ανύψωσης	mm	1350
Ισχύς κινητήρα ατράκτου	kw	75
Ισχύς κινητήρα οριζόντιας λεπίδας	kw	15
Ισχύς μοτέρ διαδρομής	kw	2.2
Ισχύς κάθετου κινητήρα	kw	1.1
Ακαθάριστη δύναμη	kw	93.3
Μεικτό βάρος	κιλό	14000
Διάσταση (Μ x Π x Υ)	mm	7600x4500x3800
